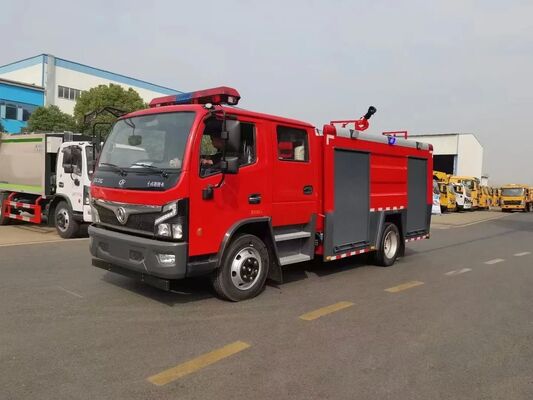

东风多利卡6吨水罐消防车

（车型：CLW5100GXFSG40/DF水罐消防车）

（底盘型号：EQ1125SJ8CDC）

技术参数

底盘

制造商：东风汽车有限公司 / EQ1125SJ8CDC底盘

发动机：玉柴165马力，云内170马力

型号：YCY30165-60D30TCIF1

整车外形尺寸（mm）：长6860 × 宽2210 × 高2880

排放标准：GB3847-2005、GB17691-2018国六标准

额定功率：121 kW

驱动形式：后轮驱动

轴距：3800 mm

驾驶室

结构：双排座驾驶室

乘员布置：2+3人（共5座）

驾驶室内配置：除原车标配外，加装取力器控制开关、100W警报器、旋转式警灯开关、电台电源线束接线端子；

车身外部充电装置；

水罐

容积：水载量6000 kg

材质：优质碳素结构钢

结构：框架式焊接结构，罐体内设防荡隔板

配置：

- 1个人孔，带快速锁紧及开启装置；

- 1个液位计；

- 1个排污口，配不锈钢球阀；

- 2个注水口（左右各一）；

消防泵及管路系统

消防泵：CB10/30常压消防泵

流量：30 L/s（常压工况）

压力：1.0 MPa（常压工况）

安装方式：后置式

管路系统：

吸水管路：水泵配备Φ100 mm进水口，可从天然水源或车载水罐吸水；

出水管路：

- 左右两侧各设1个出水口；

- 罐顶设1条Φ89 mm水炮供水管路；

排水管路：为保护水泵及各球阀，在管路中设置排水管，并分别配置球阀；

冷却水管路：为保障取力器在复杂工况下稳定运行，配备不锈钢球阀控制的冷却水进、出水管路；

消防炮

型号：PS30W型消防炮

流量：30 L/s

射程：≥45 m（水射程）

工作压力：1.0 MPa

取力器

型式：全功率夹心式取力器

冷却方式：强制水冷式

润滑方式：飞溅式油润滑

器材箱与泵房

材质：骨架采用优质钢材，盖板为铝合金板粘接结构

结构：器材箱采用型钢结构分隔设计，坚固可靠，提升空间利用率及布局灵活性

箱门：左右两侧器材箱均配置铝合金卷帘门，轻便可靠、运行噪音低

器材布置原则：

- 所有器材布置确保战斗展开时队员互不干扰；

- 按使用频率、器材重量及外形尺寸合理布局；

- 按照作战编组与器材使用的逻辑关系进行配置；

- 符合人体工程学原理。

电气系统：

- 车顶前部安装长条形警灯（位于驾驶室顶部前方）；

- 车顶配置24 V、60 W照明灯1盏；

- 车辆上侧方配备频闪警示灯，侧下方安装侧标志灯；

- 警报器功率100 W；警报、警灯及频闪灯电路均为独立附加回路，并设有专用保险及控制开关。
