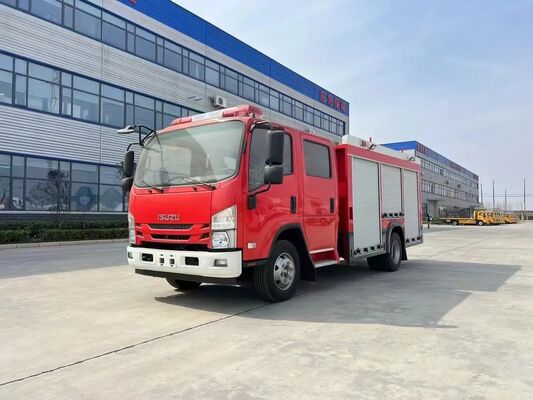

五十铃700P泡沫消防车

（车型：CLW5100GXFPM35/QC泡沫消防车）

（底盘型号：QL1110ANKAY）

技术规格

底盘

制造商：汽车有限公司／QL1110ANKAY

发动机：庆铃（重庆）发动机有限公司

型号：4HK1-TCG61

功率：139 kW

驱动形式：后轮驱动

轴距：3815 mm

排放标准：GB 3847—2005、GB 17691—2018

驾驶室

结构：平头式、双排座四门乘员室，全钢框架焊接结构。

座位布置：前排3人座，后排3人座；后排座椅靠背配备3个专用靠背支架及带减震保护装置的固定件。

座椅前方安装防护栏及扶手。在赶赴火场及救援途中，消防员可快速携带正压式空气呼吸器；抵达火场后，可迅速投入灭火救援作业。

驾驶室结构：配备适用于举升翻转的液压翻转机构，并设有防坠落安全装置。

驾驶室内配置：除原车设备外，加装力输出装置控制开关、100 W警报器、警灯开关等。

驾驶室外顶部前端安装长条形警灯。

水罐与泡沫罐

容积：水罐2550 kg，泡沫罐1000 kg

材质：水罐采用优质钢板，经高科技防腐处理；泡沫罐采用优质304不锈钢。

结构：框架焊接结构，罐体内设纵横向防浪板，以减小车辆行驶过程中液体对罐体的冲击，确保罐体具备足够的强度与刚度。

罐顶设快开式人孔盖，便于维修人员进出；罐内设导流装置及滤网，防止水泵吸水时产生漩涡，影响流量。

罐体配备不锈钢浮球式液位指示器，可在仪表盘上实时显示液位；罐底设带球阀的排污口。

罐体两侧各设一根Φ76 mm溢流管，每侧还设一个Φ76 mm注水口，便于为其他车辆供水。

配置：2个人孔盖，带快速锁紧与开启装置；

2个液位指示器；

2个排污口，配不锈钢球阀；

2个注水口（左右各一）。

工艺要求：焊缝牢固可靠，清除焊渣、未焊透等缺陷；焊接完成后进行24小时静水压试验，确保无渗漏。

消防泵及管路系统

消防泵：CB10/30低压消防泵

额定流量：30 L/s（低压工况）

出口压力：1.0 MPa（低压工况）

安装方式：后置式

真空泵：活塞式；

材质：具备耐磨、耐腐蚀性能，满足密封要求；

引水时间：≤35 s；最大吸深：7 m；

极限真空度：≥85 kPa。

管路系统

吸水管路：泵配Φ100 mm进水口，可从天然水源、车载液罐、消防水池取水，亦可连接消火栓供水；吸水管置于车顶；另设一个Φ100 mm蝶阀接口，用于连接水罐。

出水管路：车顶设Φ76 mm出水口及消防炮管路，配控制阀，采用柔性接头连接。
