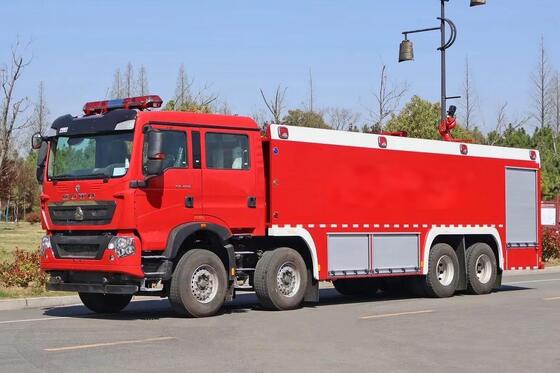

中国重汽豪沃25吨泡沫消防车（车辆型号：CLW5420GXFPM250 / HW泡沫消防车）

（底盘型号：ZZ5447TXFV466MF5）

技术参数

一、底盘

制造商：中国重汽济南卡车股份有限公司 / 底盘型号：ZZ5447TXFV466MF5

发动机：中国重型汽车集团有限公司，型号：MC11.46-61

额定功率：338 kW

驱动形式：后轮驱动

轴距：1950 + 4600 + 1400 mm

排放标准：GB3847-2005、GB17691-2018 国六标准

二、驾驶室

结构型式：平头、原厂双排座四门乘员室；座位布置：前排2人，后排4人。

前排座椅前方安装防护栏及扶手，便于消防员在赶赴火场救援途中快速佩戴正压式空气呼吸器；抵达火场后可迅速投入灭火救援作业。

驾驶室结构：配备适配的液压举升翻转机构。

驾驶室内配置：除原车装备外，加装泵浦控制开关、100 W警报器、警灯开关等。

驾驶室外顶部前端安装长条形警灯。

三、罐体

载液量：水：20,900 kg；泡沫液：3,824 kg

材质：

- 水罐：优质钢板，经高科技防腐处理；

- 泡沫罐：304不锈钢板，经高科技防腐处理。

结构：框架式焊接结构；罐体内设纵横向防晃隔板，有效减缓液体对罐体的冲击；罐体前后端板采用梯形加强筋结构，确保罐体具备足够的强度与刚度。

罐顶设快开式人孔盖，便于维修人员进出；罐内设有稳流装置及滤网，防止水泵吸水时产生漩涡，保障流量稳定。

罐体配备不锈钢浮球式液位计，通过仪表台上的液位表实时显示灭火剂储量；罐体底部设排污口（配不锈钢球阀），车身左右两侧各设2根Φ76 mm溢流管及2根Φ76 mm注液口，便于为其他车辆供水或补液。

配置：

- 2个人孔盖，带快速锁紧/开启装置；

- 2套液位指示器；

- 2个排污口（配不锈钢球阀）；

- 4个注水口（左右两侧各2个）。

工艺要求：焊缝牢固可靠，清除夹渣、未焊透等缺陷；焊接完成后进行24小时静水压试验，确保无渗漏。

四、消防泵及管路系统

消防泵：CB20.10/40.80中低压消防泵（上海荣申），

流量：40 L/s（低压）、80 L/s（中压）；

压力：1.7 MPa（中压工况：2.0 MPa；低压工况：1.0 MPa）；

安装方式：后置式；

真空泵：活塞式；

真空泵材质：具备耐磨、耐腐蚀性能，满足密封性要求；

引水时间：≤80 s；最大吸深：7 m；极限真空度：≥85 kPa。

管路系统：

吸水管路：泵体配备Φ150 mm进水口，可从天然水源、液罐、消防水池取水，并可连接消火栓供水；吸水管置于车顶；另设1个Φ150 mm蝶阀进水口，用于连接水罐。

出水管路：

车顶配备Φ100 mm出水口及消防炮。
