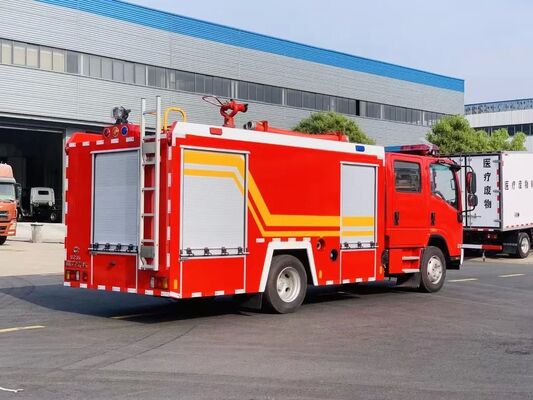

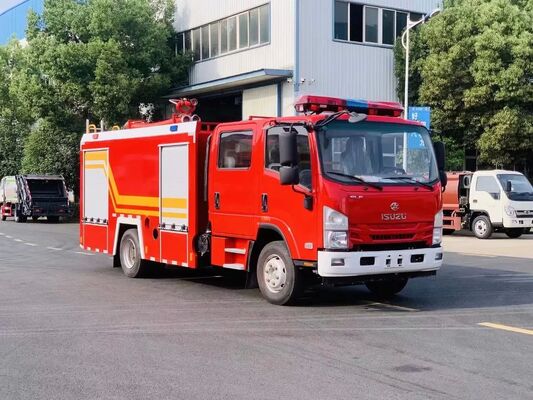

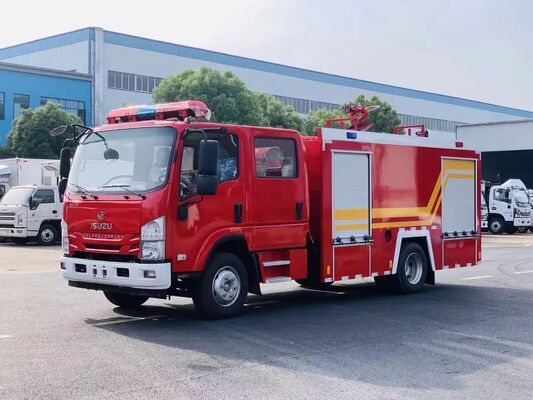

4000升五十铃水罐泡沫消防车

五十铃底盘式消防车（车型号：CLW5100GXFSG35/Q L水罐消防车）（底盘型号：QL1110ANKAY）技术参数

底盘部分

制造商：湖北程力专用汽车股份有限公司 / QL1110ANKAY

发动机：庆铃（重庆）发动机有限公司

发动机型号：4HK1-TCG61

额定功率：139 kW

驱动形式：后轮驱动

轴距：3815 mm

排放标准：符合GB 3847–2005及GB 17691–2018国六标准

驾驶室

结构型式：平头、双排座、四门乘员室，全钢框架焊接结构。

乘员布置：前排3人，后排3人；后排座椅靠背配备3套专用靠背支架及带减震保护装置的固定机构。座椅前方安装防护栏及扶手。

出警途中，消防员可快速取用随车空气呼吸器；抵达火场后，能迅速投入灭火救援作业。

驾驶室结构：配备液压翻转机构（适用于驾驶室倾翻），并设有防坠落安全装置。

驾驶室内配置：除原车设备外，加装水泵控制开关、100 W警报器、警灯开关等。

驾驶室外配置：驾驶室顶部前缘安装长条形警灯。

水罐

容积：3550 kg（即约3550 L）

材质：优质钢板制造，经高科技防腐处理。

结构：框架式焊接结构；罐体内设纵横向防浪隔板，有效降低车辆行驶中水体对罐体的冲击，确保罐体具备足够的强度与刚度。

罐顶设快开式人孔盖，便于维修人员进出。

罐内设稳流装置及滤网，防止水泵吸水时产生漩涡，保障流量稳定。

配备不锈钢浮球式液位计，可在仪表盘实时显示储水量；罐底设排污口，并配不锈钢球阀。

罐体两侧各设1根Φ76 mm溢流管和1个Φ76 mm注水口，便于为其他车辆补水。

配置：

- 1个人孔，带快速锁紧/开启装置；

- 1套液位指示器；

- 1个排污口，配不锈钢球阀；

- 2个注水口（左右侧各1个）。

工艺要求：焊缝牢固可靠，清除焊渣、未焊透等缺陷；焊接完成后进行24小时静水压试验，确保无渗漏。

消防泵及管路系统

消防泵：CB10/30中低压消防泵

额定流量：低压工况下30 L/s

额定压力：低压工况下1.0 MPa

安装方式：后置式

真空泵：活塞式；材质具备耐磨、耐腐蚀性能，满足密封性要求；引水时间≤35 s，最大吸深≥7 m；极限真空度≥85 kPa。

吸水管路：

- 水泵配备Φ100 mm进水口，可从天然水源、水罐、消防水池取水；亦可连接市政消火栓供水；吸水管置于车顶；

- 设1个Φ100 mm蝶阀进水口，用于连接水罐。

出水管路：

- 车顶设Φ76 mm出水口及消防炮管路，配控制阀，采用柔性接头；

- 设1个Φ80 mm出水口，由手动阀控制。
